一、简述：

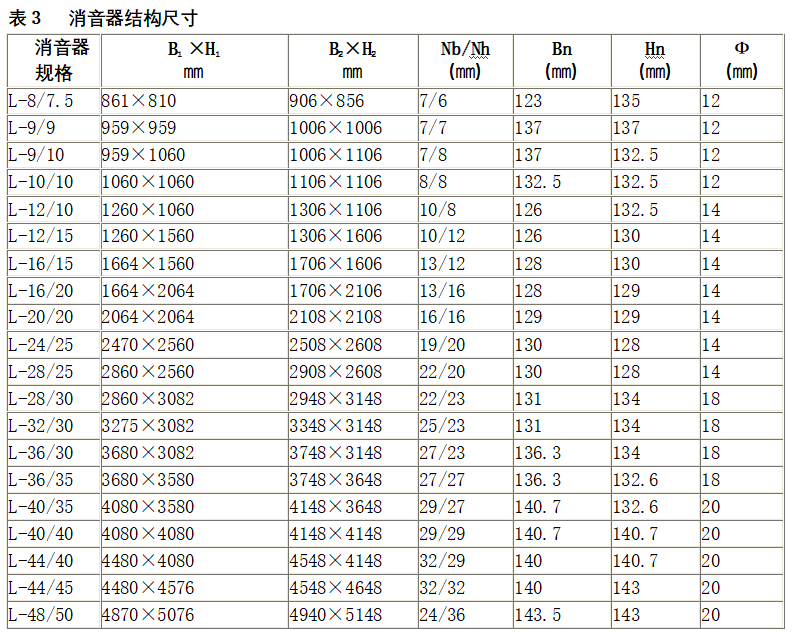

      鼎好节能自行研发生产的结构片式消音器可立式或卧式安装。性能型号和外形尺寸见表1；表2；表3。

其特点为消声量大，压力损失小，安装制作方便。广泛应用于进排风系统的消声降噪，主要适用于离心风机、轴流风机、发电机、冷却塔、空调通风系统、地铁通风系统、矿山隧道通风系统等噪音大、含尘、含潮等地方。

二、主体材料：

  1.吸声体框架：优质碳素结构钢，δ=2.0mm～3.0mm

  2.消音器外壳：优质碳素结构钢，δ=3.0mm～10.0mm

  3.穿孔板：304不锈钢板、镀锌优质钢板（或防锈铝LF21），δ=1.0mm

  4.吸声材料：离心玻璃棉，密度32kg/m3。

  5.可根据用户要求设计制作。

三、主要特点：

  1.根据用户使用环境要求，合理设置吸音片，有效衰减噪声辐射．吸音片以微孔共震体为主要结构，能有效吸收和消耗噪声辐射．该产品消声频带宽，能在满足通风散热需求的同时有效的控制噪声向外辐射的要求。

  2.吸声系数高，吸声率≥0.9～0.98。

  3.防火、防水、防尘、耐腐蚀。

  4.可拆分的单元层叠组合结构

  5.声学分流设计，使低频获得最大衰减

  6.直通道设计使消音器以最低压降获得最大的气流

  7.结实的圆头设计增加消音器的降噪能力

  8.喇叭状入口和出口，减小混流、消音器压降和再生噪声

  9.坚固的金属外壳和自洁式气流通道，减少污垢滞留

  10.由冲孔金属板为吸声材料护面，并采用特殊材料包裹吸声材料，以保证吸声材料在不同流体环境的吸声性能可以稳定长久

四、外型结构：

  1.长方体 / 圆柱体

  2. 吸音片宽：100-300mm

  3. 风路宽：50-300mm

  4.吸音片常规厚度分為100、200和300毫米。吸音片厚度越厚，对低频率机械噪音消声能力越好。

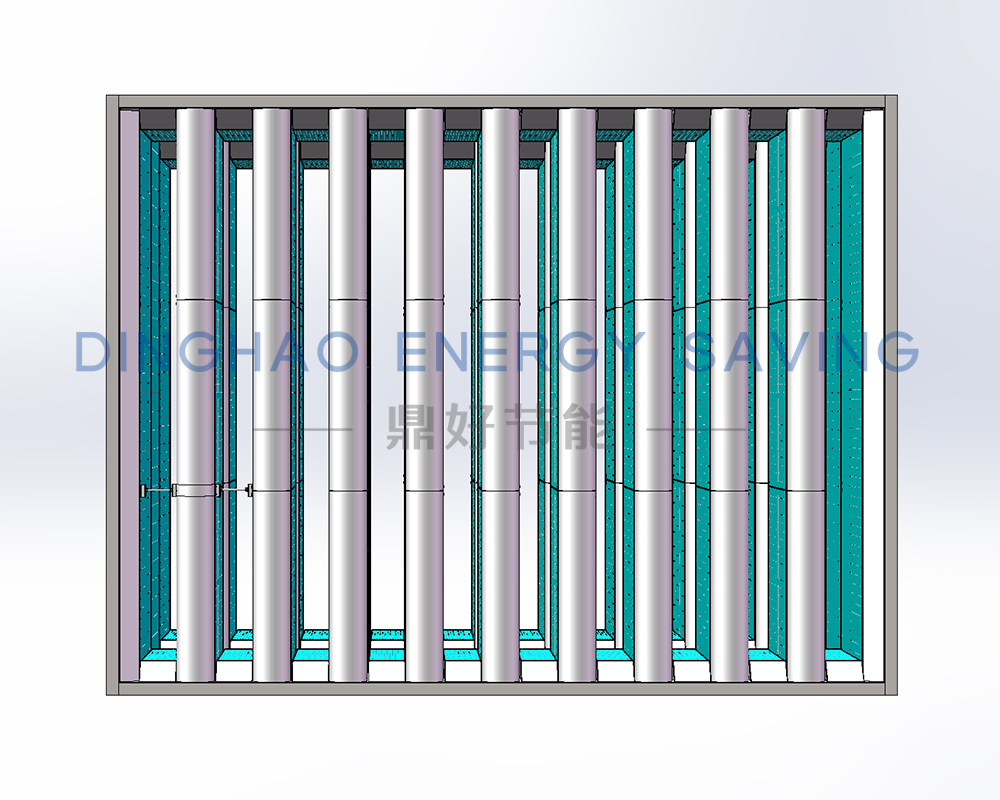

五、结构简图如下：

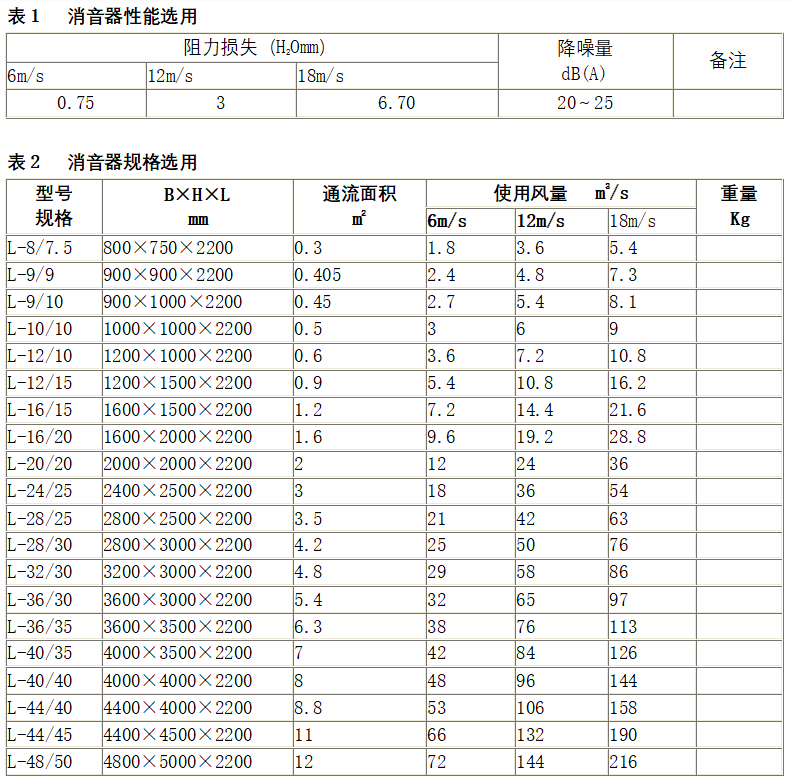

表1   消音器性能选用
